產品概述

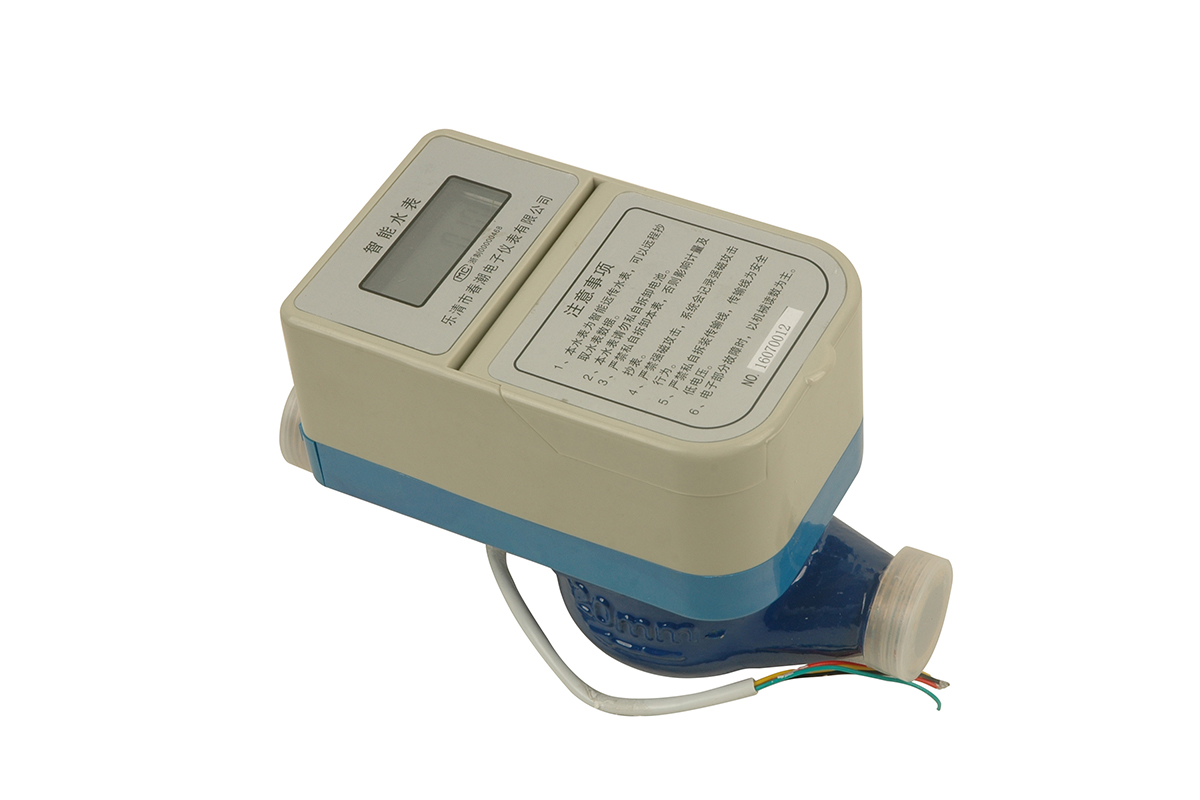

“春潮牌”有線遠傳閥控智能水表自動抄表系統是浙江省樂清市春潮電子儀表有限公司研發的新一代智能直讀抄表系統，它直接輸出機械表表盤示值數據信號，并具有數據存儲功能，結構簡單，安裝方便，是三表出戶的理想選擇。

     當某小區安裝使用這種遠傳水表管理方便，管理者不上門便知用戶的使用情況等一系列信息。用戶家里遠傳水表通過有線連接到采集器，再連接到集中器，再連接到電腦系統終端。管理者在電腦上面對用戶的使用情況便一目了然，針對惡意拖欠水費的用戶，可以采取遠程關閥和各項措施。大大提高管理者的便捷。

二、有線遠傳閥控智能水表自動抄表系統

對于選用“春潮牌” 有線遠傳閥控智能水表的用戶，可以選用手抄器自動抄表或聯網（包括電話線抄表）自動抄表系統。如果智能建筑較分散，建議采用手抄器自動抄表系統；反之，建議選用智能化程度更高的聯網自動抄表系統。有線遠傳閥控智能水表自動抄表系統有以下特點：

1、系統結構簡單，安裝方便。所有遠傳表直接接到一條二芯線的MBUS總線上，杜絕繁雜的工程設計和布線工藝，系統安裝和安裝電燈一樣簡單，而且不需要調試系統。

2、整個系統平時無需供電，只需在抄表瞬間供電即可。即使供電，整個系統在不抄表時也處于待機狀態。

3、所有數據都存儲在智能芯片中，不會因外部線路故障影響數據準確性。

4、每只遠傳表計都有唯一的IP地址，系統通過IP地址準確識別每只表計。

5、數據傳輸速率高達1200bps，即1分種可抄600只表。

6、系統容量大。一條總線最多可以接128只遠傳表，一個調制解調器或信號轉換器最多可以接128條總線，即一個系統最多可以接128*128只遠傳表。

7、總線傳輸距離可遠達2Km以上。

8、該系統可以同時抄收數字直讀式遠傳氣表、遠傳電表等其它直讀式遠傳表。

（一）手抄器自動抄表系統

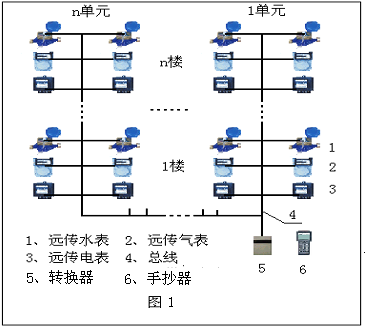

手抄器自動抄表系統由數字直讀式遠傳表、轉換器、MBUS總線、手抄器幾部分組成，系統連接如圖1所示。

遠傳表并聯連接在MBUS總線上，總線可以直接連接到轉換器（系統中遠傳表總數少于128只時）或通過中繼器連接到轉換器（系統中遠傳表總數多于128只時）。每臺轉換器（配12V穩壓電源）有128個節點，每個節點可以接1只遠傳表或一臺中繼器，一臺中繼器可以接128只遠傳表。在抄表時，導通轉換器的穩壓電源，讓手抄器對著轉換器紅外接口按動命令鍵，遠傳表的數據即迅速傳入手抄器。手抄器中的數據可以輸入管理計算機，完成整個小區的數據管理。

手抄器是抄表系統的總站，它平時處于斷電狀態或待機狀態，只有在導通轉換器的穩壓電源，用手抄器向它發出信號時，它才工作。其工作電源為220V整壓后的12V電源。手抄器與轉換器的距離不大于5米。

也可以根據用戶要求用手抄器對每棟樓或每個單元直接抄表，再將手抄器中的數據輸入管理計算機，完成整個小區的數據管理。如圖2 所示。

（二）微機聯網自動抄表系統

與手抄器自動抄表系統不同，計算機聯網自動抄表系統是將所有遠傳表掛到MBUS總線上，通過總線、中繼器、信號轉換器將遠傳表數據直接輸入到管理計算機。從系統安裝、抄表操作角度上講，比采用無線自動抄表系統更加方便快捷。

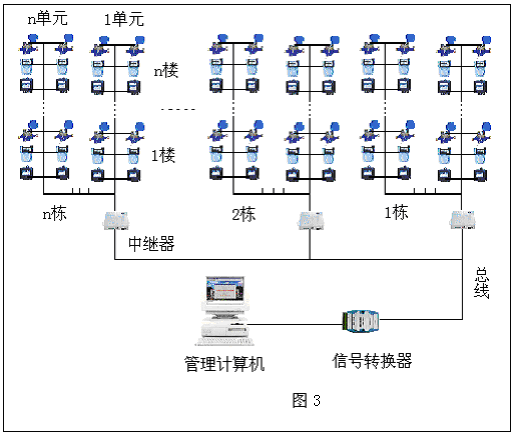

聯網自動抄表系統由直讀式遠傳表、信號轉換器、中繼器、MBUS總線和管理計算機幾部分組成，系統連接如圖3所示。

遠傳表并聯在MBUS總線上，總線連接到中繼配器，眾多中繼器并聯到信號轉換器（配12V穩壓電源），最后接入管理計算機。每臺轉換器可以接128只號中繼器，每臺中繼器可以接128只遠傳表。每棟樓的總線入口處安裝信號分配器，防止雷擊或強電損壞系統設備。信號轉換器是抄表系統的總站，它平時處于斷電狀態或待機狀態，只有在導通信號轉換器穩壓電源時才工作。其工作電源為220V整壓后的12V電源。
