產品概述

ZNSB系列充電式IC卡智能冷熱水水表（包括接觸式與非接觸式）是以帶有發信裝置冷水水表為計量基表，IC卡作為媒體，加裝電子控制器和電動球閥所組成的一種具有預付費功能的計量?jī)x器，在電路上采用高性能、高效益的RISC結構單片機，以高集成的手法，將控制器的時鐘、液晶驅動、報警驅動及暫停、喚醒功能等各種控制電路集成在一個專用模塊中，使水表具有極高的抗干擾性、可靠性、高精度和低功耗的性能，其結構設計緊湊、造型美觀，本表用來定量供給流經自來水管道的飲用冷水，按用戶購得的水量自動開閥供水，水量到報警值或用盡，即自動關閥斷水，以此實現“先買水，后用水”的目的。它還能記錄水表的運行情況，通過電腦，在系統管理軟件下將水表的運行狀況顯示出來，實施有效監控，改變拖欠水費、入戶抄表的不利局面，節省物業或供水部門的人力、物力、財力，提高管理效率。

本表特別適合舊城改造、智能化小區的建設、“一表一戶”工程等方面，安裝簡單方便，不需對原用管道進行改造，只要拆除、調換原來的水表即可實現“一戶一卡一表”制?？稍诙虝r(shí)間內，大面積推行“一戶一表”的改造工程，為城市水網改造節省大量的資金。

產品功能

1、預購用水量：將與智能水表配對已購水的用戶卡插入智能水表。若表內剩余量>0，IC卡智能水表能開閥供水。

2、查詢功能：可以查詢累計用水量、剩余用水量和本次購水量。

3、計量、統計：裝置能自動扣減用戶消費數，每計數一次扣減10L，且能把卡內新購消費數與裝置內剩余消費數正確累加。能準確累計消費數。

4、報警、關閥：在剩余水量為5立方米時，智能水表將顯示“告警”提示并關閥，提醒用戶及時購水，再將與智能水表配對的用戶卡靠近智能水表方可重新開啟閥門，直至水量用至零，IC卡智能水表自動關閥。重新購入水量>5m3 時“告警”消失。

5、功能卡識別：當合法的用戶卡或功能卡插入IC卡智能水表時，水表能提示當前日期，并將該卡的數據讀入表內，進行正常工作。當非法卡、報廢卡插入IC卡智能水表或其它操作錯誤時，則智能水表告警且出現“錯誤”字符。

6、防磁功能：當磁感應強度≤0.15T的磁體靠近智能水表時，IC卡智能水表能正常工作。當人為的用強磁（>0.15T）或其它手段進行破壞水表時，水表將出現“竊用”、“關閥”字符，且關閉閥門。當磁場離開，水表將開閥供水，“竊用”、“關閥”字符消失。

7、防竊功能：水表采用全密封式安裝，配備防破壞卡封，私自拆卸時，將破壞水表卡封。

8、欠壓保護功能：當電源電壓低于設定值時，IC卡智能水表顯示“欠壓”字符，并于1分鐘內關閥。水表對電池重新檢測，若電壓已充至設定值以上，“欠壓”字符消失，并于5分鐘后開閥供水。

9、充電功能：當電源欠壓時，水表將充電開關閉合，允許充電，插入充電器充電指示綠燈點亮，當電源充滿后，水表系統把充電開關斷開，禁止充電。充電器的充電指示綠燈熄滅。

10、閥門自檢功能：具有壓損小、磨損小、功耗小、不結垢的特點，實現防銹蝕、防堵塞的目的，每月定時自檢開關閥。

產品特點

1、“春潮” 牌ZNSB系列IC卡智能水表外觀獨特的設計，是具有國家外觀申請的專利。

2、本公司充電式智能水表的設計，是具有國家外觀申請的專利，是采用日本進口的可以充電的鋰電池3.6V，使用壽命長，（控制電路采用的是進口的低功耗元件），能防腐蝕、無泄漏，有過充、過放、過流及短路保護功能。與采用普通電池或不含充電功能的鋰離子電池為電源的水表相比，既環保又安全，又減少了用戶因更換電池而增加的成本，同時也避免了因更換電池而使數據丟失的情況。

3、采用基表閥門連體式結構，與普遍采用的分體結構相比，同心度高，壓力損失少，計量準確。

4、電動球閥采用金屬齒輪帶動。較一般廠家所采用的樹脂材料耐磨損，使用壽命長。

5、采用濕式基表。與干式水表相比，有效防止遺漏脈沖信號，準確度高，性能穩定，誤差小。

6、采用日本進口聚碳化合材料制作外殼。防曝曬雨淋，防雜物砸碎，防玻璃碎，有極強的防沖擊、防老化、耐腐蝕性能，經久耐用。

7、本表各控制單元采用先進全密封技術，防水防潮，抗干擾能力強。

技術指標

1、工作電源：可充式 鋰離子電池3.6V；

2、靜態工作電流：5uA；

3、正常工作電流：≤20uA；

4、IC卡壽命：＞10萬次；

5、工作環境：0℃～30℃；

6、最大讀數：99999.99 m3;

7、工作壓力：≤1.0Mpa

8、讀寫距離：≤20mm

9、讀寫時間：＜3S

10、關閥時間：≤4S

11、冷水表水溫：0- 30°C熱水表水溫：0-90°C

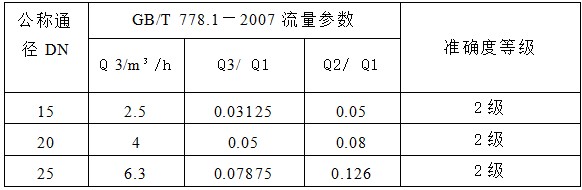

12、主要技術參數

示值誤差限：

(1).從包括最小流量至不包括分界流量的低區±5%。

(2).從包括分界流量至包括過載流量的高區±2%。

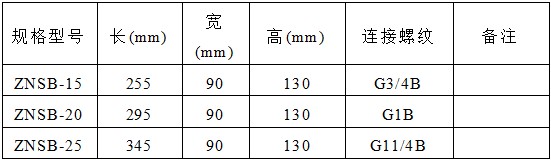

外形尺寸及重量
