產品概述

ZNSB系列充電式IC卡智能分體式冷熱水水表（包括接觸式與非接觸式）是以帶有發信裝置冷水水表為計量基表，IC卡作為媒體，加裝電子控制器和電動球閥所組成的一種具有預付費功能的計量儀器，在電路上采用高性能、高效益的RISC結構單片機，以高集成的手法，將控制器的時鐘、液晶驅動、報警驅動及暫停、喚醒功能等各種控制電路集成在一個專用模塊中，使水表具有極高的抗干擾性、可靠性、高精度和低功耗的性能，其結構設計緊湊、造型美觀，本表用來定量供給流經自來水管道的飲用冷水，按用戶購得的水量自動開閥供水，水量到報警值或用盡，即自動關閥斷水，以此實現“先買水，后用水”的目的。它還能記錄水表的運行情況，通過電腦，在系統管理軟件下將水表的運行狀況顯示出來，實施有效監控，改變拖欠水費、入戶抄表的不利局面，

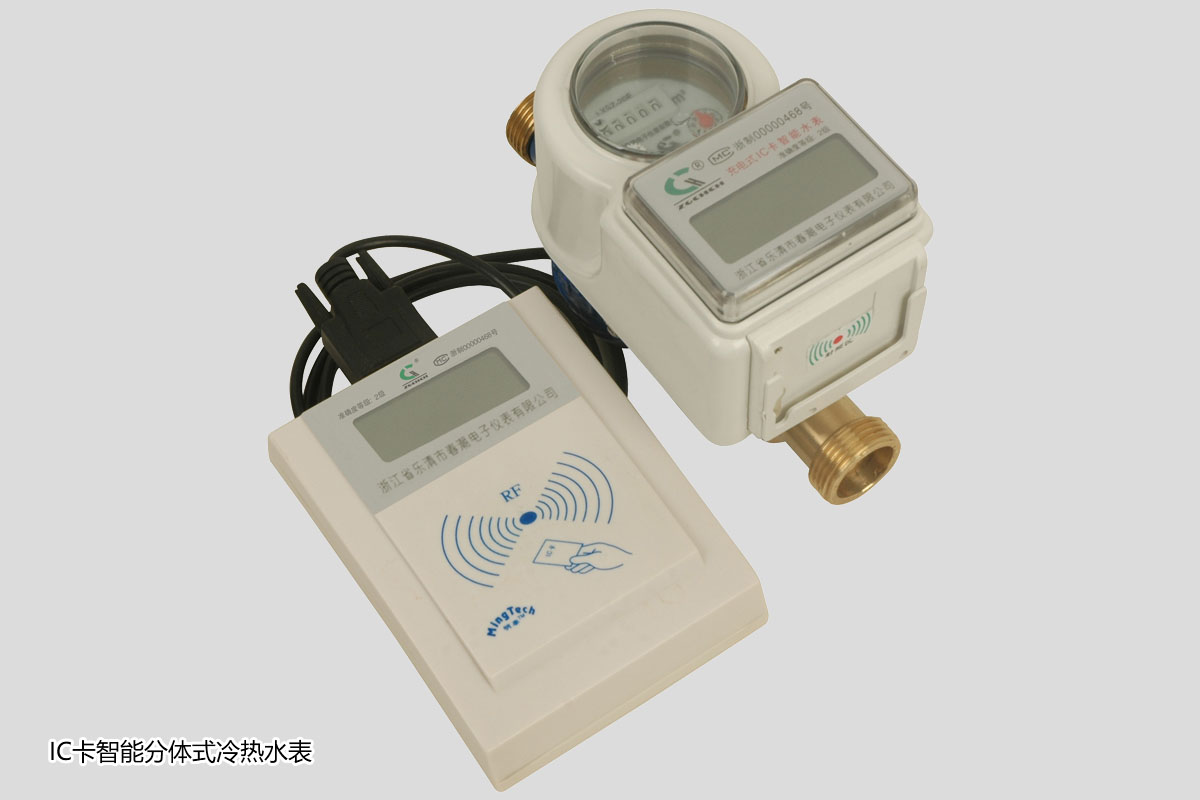

智能分體式冷熱水表，是以智能整體式冷熱水表為基礎，將控制部分和基表部分分離，用專用電纜（配備不銹鋼護套）連接，隱蔽安裝于墻壁內，達到讓用戶使用方便，室內裝飾美觀的目的，該產品可廣泛應用于醫院、賓館、學生宿舍、部隊等單位。也可安裝于控制箱內或水表箱內，美觀大方，操作方便，深受廣大用戶的青睞和好評。

產品功能

1、預購用水量：將與智能水表配對已購水的用戶卡插入智能水表。若表內剩余量>0，IC卡智能水表能開閥供水。

2、查詢功能：可以查詢累計用水量、剩余用水量和本次購水量。

3、計量、統計：裝置能自動扣減用戶消費數，每計數一次扣減10L，且能把卡內新購消費數與裝置內剩余消費數正確累加。能準確累計消費數。

4、報警、關閥：在剩余水量為5立方米時，智能水表將顯示“告警”提示并關閥，提醒用戶及時購水，再將與智能水表配對的用戶卡靠近智能水表方可重新開啟閥門，直至水量用至零，IC卡智能水表自動關閥。重新購入水量>5m3 時“告警”消失。

5、功能卡識別：當合法的用戶卡或功能卡插入IC卡智能水表時，水表能提示當前日期，并將該卡的數據讀入表內，進行正常工作。當非法卡、報廢卡插入IC卡智能水表或其它操作錯誤時，則智能水表告警且出現“錯誤”字符。

6、防磁功能：當磁感應強度≤0.15T的磁體靠近智能水表時，IC卡智能水表能正常工作。當人為的用強磁（>0.15T）或其它手段進行破壞水表時，水表將出現“竊用”、“關閥”字符，且關閉閥門。當磁場離開，水表將開閥供水，“竊用”、“關閥”字符消失。

7、防竊功能：水表采用全密封式安裝，配備防破壞卡封，私自拆卸時，將破壞水表卡封。

8、欠壓保護功能：當電源電壓低于設定值時，IC卡智能水表顯示“欠壓”字符，并于1分鐘內關閥。水表對電池重新檢測，若電壓已充至設定值以上，“欠壓”字符消失，并于5分鐘后開閥供水。

9、充電功能：當電源欠壓時，水表將充電開關閉合，允許充電，插入充電器充電指示綠燈點亮，當電源充滿后，水表系統把充電開關斷開，禁止充電。充電器的充電指示綠燈熄滅。

10、閥門自檢功能：具有壓損小、磨損小、功耗小、不結垢的特點，實現防銹蝕、防堵塞的目的，每月定時自檢開關閥。

產品特點

1、“春潮” 牌ZNSB系列IC卡智能水表外觀獨特的設計，是具有國家外觀申請的專利。

2、本公司充電式智能水表的設計，有申請國家的專利，是采用日本進口的可以充電的鋰電池3.6V，使用壽命長，（控制電路采用的是進口的低功耗元件），能防腐蝕、無泄漏，有過充、過放、過流及短路保護功能。與采用普通電池或不含充電功能的鋰離子電池為電源的水表相比，既環保又安全，又減少了用戶因更換電池而增加的成本，同時也避免了因更換電池而使數據丟失的情況。

3、采用基表閥門連體式結構，與普遍采用的分體結構相比，同心度高，壓力損失少，計量準確。

4、電動球閥采用金屬齒輪帶動。較一般廠家所采用的樹脂材料耐磨損，使用壽命長。

5、采用濕式基表。與干式水表相比，有效防止遺漏脈沖信號，準確度高，性能穩定，誤差小。

6、采用日本進口聚碳化合材料制作外殼。防曝曬雨淋，防雜物砸碎，防玻璃碎，有極強的防沖擊、防老化、耐腐蝕性能，經久耐用。

7、本表各控制單元采用先進全密封技術，防水防潮，抗干擾能力強。

技術指標

1、工作電源：可充式 鋰離子電池3.6V；

2、靜態工作電流：5uA；

3、正常工作電流：≤20uA；

4、IC卡壽命：＞10萬次；

5、工作環境：0℃～40℃；

6、最大讀數：999999L ;

7、工作壓力：≤1.0Mpa

8、讀寫距離：≤20mm

9、讀寫時間：＜3S

10、關閥時間：≤7S

11、主要技術參數  最大允許誤差： a)在從包括最小流量在內到不包括分界流量的低區中的最大允許誤差為±5%。 b)在從包括分界流量在內到包括過載流量的高區中的最大允許誤差為±2%。

外形尺寸及重量

安裝與使用

1、本表僅適用于純凈水，不得使用熱水。避免曝曬、冰凍。

2、本表對水質要求很高，渾濁度不得超過1度，不允許水中含有顆粒和纖維狀雜物，新裝管道務必把管道內石子、泥沙、麻絲等雜物沖洗干凈后方可安裝，以免造成水表故障。

3、本表允許以任何位置安裝，但以水平位置（度盤面朝上）安裝為佳。安裝時，水表所示箭頭方向必須與管道水流方向一致。

4、安裝本表時，應通過接頭與管道連接。拆裝水表切勿用力硬扳，以免折斷表殼。表前須安裝閥門，以便維護。
